Rysunek techniczny to jeden z tych zapisów, które mają działać bez niedomówień: pokazać kształt, wymiary i sposób wykonania przedmiotu tak, aby dało się go odtworzyć dokładnie. W praktyce przydaje się wszędzie tam, gdzie liczy się precyzja, a nie efekt dekoracyjny. Wyjaśniam więc, co to jest rysunek techniczny, jak go czytać, z czego się składa i po jakie materiały warto sięgnąć, jeśli chcesz zacząć od podstaw.
Najważniejsze fakty o rysunku technicznym
- To znormalizowany zapis graficzny, który ma być jednoznaczny dla projektanta, wykonawcy i odbiorcy.
- Najważniejsze są: widoki, wymiary, skala, linie i czytelne oznaczenia.
- Rysunek techniczny różni się od szkicu i rysunku artystycznego przede wszystkim celem oraz poziomem precyzji.
- Na start wystarczą proste materiały: papier, ołówek H lub 2H, linijka, ekierki i gumka.
- W praktyce największe znaczenie ma porządek: poprawne linie, spójna skala i komplet wymiarów.

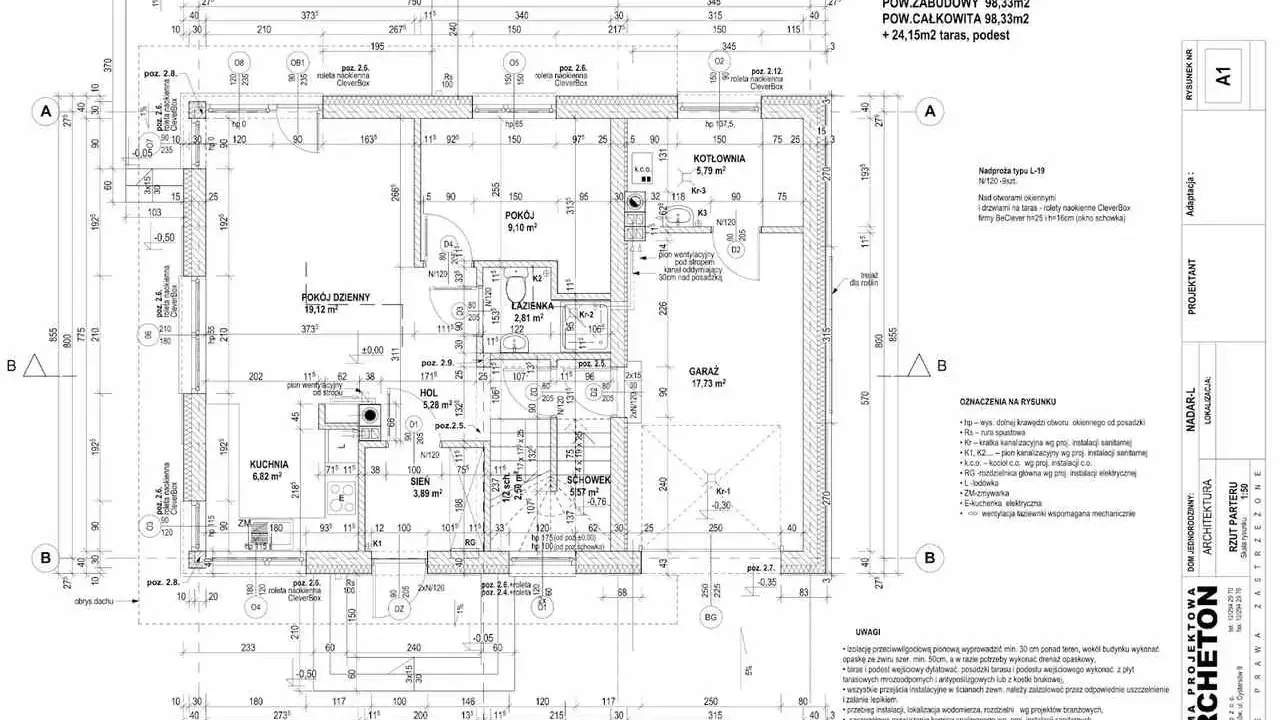

Czym jest rysunek techniczny i po co się go stosuje
Najkrócej ujmując, to czytelny, znormalizowany zapis graficzny, który opisuje przedmiot zamiast go ozdabiać. Ja patrzę na niego jak na język instrukcji: każdy element ma znaczenie, a przypadkowość od razu obniża jakość przekazu. Dzięki temu rysunek techniczny pozwala zbudować, wykonać albo sprawdzić obiekt bez zgadywania, jak ma wyglądać w gotowej formie.
Takie rysunki stosuje się w projektowaniu, produkcji, budownictwie, elektronice i wszędzie tam, gdzie jedna osoba przygotowuje projekt, a inna ma go wykonać. W dokumentacji liczy się nie tylko kształt, ale też wymiary, proporcje, skala i oznaczenia, które są rozumiane podobnie w różnych środowiskach. To właśnie dlatego rysunek techniczny bywa nazywany techniczną mową porozumienia.
W odróżnieniu od ilustracji czy plakatu nie chodzi w nim o nastrój, tylko o dokładność. Jeśli jakiś detal da się odczytać na dwa sposoby, to dla rysunku technicznego jest to błąd, a nie ciekawa interpretacja. Żeby zobaczyć tę różnicę wyraźniej, warto porównać go z innymi formami rysunku.
Jak odróżnić go od szkicu i rysunku artystycznego
To porównanie bardzo pomaga, bo wiele osób miesza te pojęcia. Szkic może być szybki, roboczy i częściowo niedokładny. Rysunek artystyczny może świadomie upraszczać formę, wzmacniać światło, rytm albo emocję. Rysunek techniczny ma inny cel: ma przekazać informację bez niejasności.
| Cecha | Rysunek techniczny | Szkic | Rysunek artystyczny |
|---|---|---|---|
| Cel | Precyzyjne opisanie obiektu i jego wymiarów | Szybkie zapisanie pomysłu lub proporcji | Wyraz artystyczny, nastrój, kompozycja |
| Dokładność | Bardzo wysoka, oparta na normach | Umiarkowana, często robocza | Zależy od koncepcji autora |
| Znaczenie linii | Każda linia ma konkretną funkcję | Linie są pomocnicze i orientacyjne | Linia może być ekspresyjna lub swobodna |
| Narzędzia | Linijka, ekierki, cyrkiel, cienkopisy, papier techniczny | Ołówek, kartka, czasem marker | Różne media, także kredki, węgiel, tusz |
| Efekt końcowy | Dokument do odczytania i wykonania | Notatka wizualna | Obraz lub praca plastyczna |
W praktyce najprościej zapamiętać to tak: szkic pomaga myśleć, rysunek techniczny pomaga wykonać, a rysunek artystyczny pomaga wyrazić. Kiedy to rozróżnienie jest jasne, można przejść do tego, co faktycznie musi znaleźć się na arkuszu.
Z czego składa się poprawny arkusz
Dobry rysunek techniczny nie składa się z jednego „ładnego” widoku. Zwykle tworzy go zestaw elementów, które razem dają pełny opis obiektu. Najważniejsze są widoki i przekroje, linie o różnych znaczeniach, wymiary, skala oraz tabliczka rysunkowa. Jeśli brakuje choć jednego z tych składników, dokument zaczyna być mniej użyteczny.
| Element | Po co jest | Na co uważać |
|---|---|---|
| Widoki i rzuty | Pokazują obiekt z kilku stron | Jeden widok często nie wystarcza do jednoznacznego odczytu |
| Linie rysunkowe | Rozróżniają krawędzie widoczne, ukryte, osie i wymiary | Nie można ich mieszać przypadkowo, bo tracą znaczenie |
| Wymiary | Określają rzeczywisty rozmiar przedmiotu | W dokumentacji maszynowej wartości podaje się zwykle w milimetrach, bez dopisywania „mm” |
| Skala | Pokazuje, w jakim stopniu rysunek został zmniejszony lub powiększony | Skala musi być czytelna i zgodna z oznaczeniem na arkuszu |
| Tabliczka rysunkowa | Zawiera podstawowe dane o rysunku | Bez niej łatwo pomylić wersję, autora lub zastosowanie |
| Tolerancje i oznaczenia dodatkowe | Informują o dopuszczalnych odchyleniach i wymaganiach wykonania | To ważne tam, gdzie liczy się pasowanie i dokładność produkcji |
Warto też pamiętać o samej geometrii zapisu. Typowy wymiar rysunkowy opiera się na linii wymiarowej, pomocniczych liniach wymiarowych, znakach ograniczenia i liczbie wymiarowej. W praktyce oznacza to, że rysunek nie jest „ozdabiany” wymiarami, tylko budowany z precyzyjnych elementów, które prowadzą wzrok czytającego. Skoro wiadomo już, jak wygląda arkusz, warto dobrać narzędzia, które pozwolą go wykonać bez walki z materiałem.
Jakie materiały i narzędzia są potrzebne na start
Tu widać wyraźnie związek z materiałami artystycznymi: wiele podstawowych rzeczy pochodzi dokładnie z tych samych półek, z których korzystają rysownicy i hobbyści. Na początek nie potrzebujesz rozbudowanego zestawu. Lepiej mieć kilka sensownych narzędzi niż cały stos akcesoriów, z których połowa tylko przeszkadza.
| Narzędzie lub materiał | Do czego służy | Praktyczna uwaga |
|---|---|---|
| Ołówek H lub 2H | Do kreślenia linii roboczych i pomocniczych | Twardszy grafit daje czystszą, cieńszą linię |
| Gumka chlebowa lub miękka gumka techniczna | Do poprawiania bez niszczenia papieru | W rysunku technicznym liczy się czyste ścieranie, nie „szorowanie” kartki |
| Linijka 30 cm | Do prostych odcinków i kontroli długości | Warto wybrać model z wyraźną podziałką |
| Ekierki 45° i 30°/60° | Do prostych kątów, równoległości i prostopadłości | To podstawowy duet przy pracy ręcznej |
| Cyrkiel | Do okręgów i łuków | Najlepiej sprawdza się stabilny model z dobrze trzymającą końcówką |
| Cienkopis lub rapidograf | Do finalnych linii o stałej grubości | Przydaje się, gdy rysunek ma wyglądać czysto i powtarzalnie |
| Papier A4 lub A3 | Do właściwego zapisu rysunku | Format A3 daje więcej swobody przy kilku widokach i wymiarach |
| Deska lub podkład kreślarski | Do stabilnej pracy na płaskiej powierzchni | Przy dłuższym rysowaniu naprawdę poprawia komfort |
Jeśli miałbym wskazać rozsądny zestaw startowy, powiedziałbym: papier A3, ołówek H, ołówek 2H, linijka, dwie ekierki, gumka i jeden cienkopis do wykończenia. Taki komplet wystarczy do ćwiczeń i pierwszych prostych projektów. Sama technika jednak nie kończy się na rysowaniu, bo równie ważne jest poprawne odczytanie oznaczeń.
Jak czytać najważniejsze oznaczenia bez zgadywania
Wiele osób patrzy na gotowy arkusz i widzi „dużo linii”. Ja wolę rozbijać go na cztery pytania: co jest widoczne, co jest ukryte, jakie są wymiary i w jakiej skali to pokazano. Dopiero potem dochodzą bardziej szczegółowe oznaczenia, takie jak tolerancje czy opisy materiału. Taki sposób czytania oszczędza błędów i bardzo pomaga początkującym.
- Linie ciągłe grube pokazują najczęściej krawędzie i zarysy widocznych elementów.
- Linie kreskowe oznaczają elementy ukryte przed wzrokiem, czyli to, czego nie widać na danym widoku.
- Linie osiowe pomagają zaznaczać symetrię, środek otworów i osie obrotu.
- Linie wymiarowe służą do podania konkretnej wartości, a nie do ozdobienia rysunku.
- Skala mówi, czy obiekt został pokazany w 1:1, pomniejszeniu czy powiększeniu.
W praktyce przydaje się jeszcze jedna zasada: na jednym arkuszu nie warto używać więcej niż trzech grubości linii. Dzięki temu dokument pozostaje czytelny, a wzrok nie gubi się w nadmiarze informacji. To drobiazg, ale właśnie takie drobiazgi decydują o jakości rysunku.
Jeżeli widzisz wymiary w milimetrach bez dopisku jednostki, to nie błąd, tylko standard spotykany w dokumentacji technicznej. Gdy potrzebna jest inna jednostka, trzeba ją podać wyraźnie. Kiedy już umiesz odczytać arkusz, najłatwiej zauważyć, czego unikać, żeby nie zepsuć czytelności całej pracy.
Najczęstsze błędy, które psują czytelność
Najwięcej problemów nie wynika z braku talentu, tylko z pośpiechu i chaosu. W rysunku technicznym naprawdę wygrywa konsekwencja. Jeśli przeskakujesz między różnymi grubościami linii, nie pilnujesz skali albo zostawiasz niepełne wymiary, odbiorca musi zgadywać, a to zawsze osłabia wartość dokumentu.
- Rysowanie „na oko” zamiast trzymania się konkretnej skali.
- Mieszanie linii grubości bez logicznego podziału funkcji.
- Wymiarowanie elementów ukrytych, które powinny pozostać czytelne tylko na odpowiednim widoku.
- Zbyt mała liczba widoków, przez co przedmiot nie jest jednoznaczny.
- Brak tabliczki rysunkowej albo nieczytelne dane identyfikacyjne.
- Nadmierne poprawki, które brudzą papier i zaburzają odbiór całości.
Ja zawsze sprawdzam jeszcze jedną rzecz: czy ktoś, kto nie uczestniczył w mojej pracy, byłby w stanie odtworzyć przedmiot tylko na podstawie arkusza. Jeśli odpowiedź brzmi „nie”, to znaczy, że rysunek wymaga dopracowania. Taki test jest brutalnie prosty, ale bardzo skuteczny.
Na tym etapie najważniejsze jest już nie samo poznanie definicji, lecz zbudowanie dobrego nawyku pracy. To właśnie on odróżnia rysunek poprawny od rysunku tylko „mniej więcej” poprawnego.
Co warto zapamiętać, kiedy zaczynasz od zera
Jeśli dopiero wchodzisz w ten temat, zacznij od prostych brył: sześcianu, prostopadłościanu, walca i stożka. Narysuj je w dwóch albo trzech rzutach, dodaj kilka wymiarów i porównaj z rzeczywistym przedmiotem. Takie ćwiczenie daje więcej niż długie oglądanie przykładów, bo od razu pokazuje, gdzie gubisz proporcje albo czytelność.
Rysunek techniczny nie wymaga „ładnej kreski” w artystycznym sensie, tylko porządku, logiki i konsekwencji. Jeśli połączysz prosty zestaw narzędzi z nawykiem dokładnego sprawdzania wymiarów, naprawdę szybko zaczniesz czytać i tworzyć arkusze pewniej. A kiedy opanujesz podstawy, łatwiej będzie ci przejść do bardziej złożonych projektów, przekrojów i detali.
W praktyce najlepszy start daje połączenie papieru technicznego, kilku podstawowych przyborów i spokojnej pracy krok po kroku. Tyle zwykle wystarcza, żeby zrozumieć zasady i uniknąć najczęstszych błędów już na samym początku.
